태양광발전 시스템
태양광발전이란?
태양광발전 시스템은 태양전지(Solar Cell)을 이용하여 무한정, 무공해의 태양빛에너지를 전기에너지로 변환하여 발전된 직류전력을 부하에 필요한 교류전력으로 변환하는 인버터로 구성되며 햇빛이 있는 곳이면 어느곳에서나 간편하게 설치하여 전기를 생산할 수 있는 발전시스템이다.

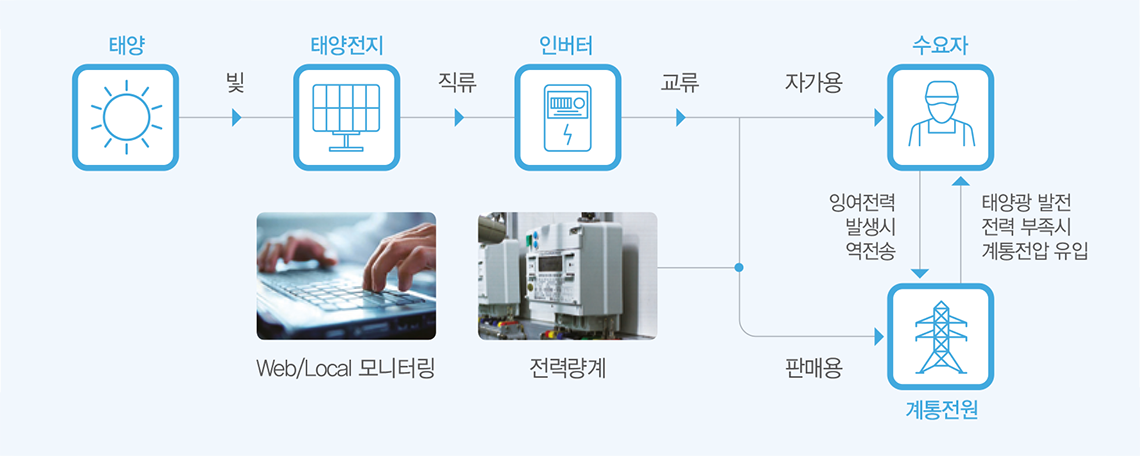

기본 구성도
태양전지모듈, 전력변환장치(인버터), 접속반, 수배전반, 모니터링 시스템
태양광발전 사업의 장점
| 높은 운영 수익률 | 자금 대비 연 12~20% 수익창출 |
|---|---|
| 안정적인 수익보장 | 공급의무자와 12~20년 판매계약 |
| 제품의 보증 | 모듈 제조사 25년간 효율 보증 |
| 토지의 형질변경 | 자산가치 및 개발행위 가능 |
※ 건물위, 옥상, 대지, 전답 등 설치 장소에 따라 수익률은 달라질 수 있습니다.
(가치없이 버려져 있던 공간을 활용 발전설비로 고수익을 안정적으로 창출하는 사업 태양광발전 사업)
태양광발전 사업성 검토

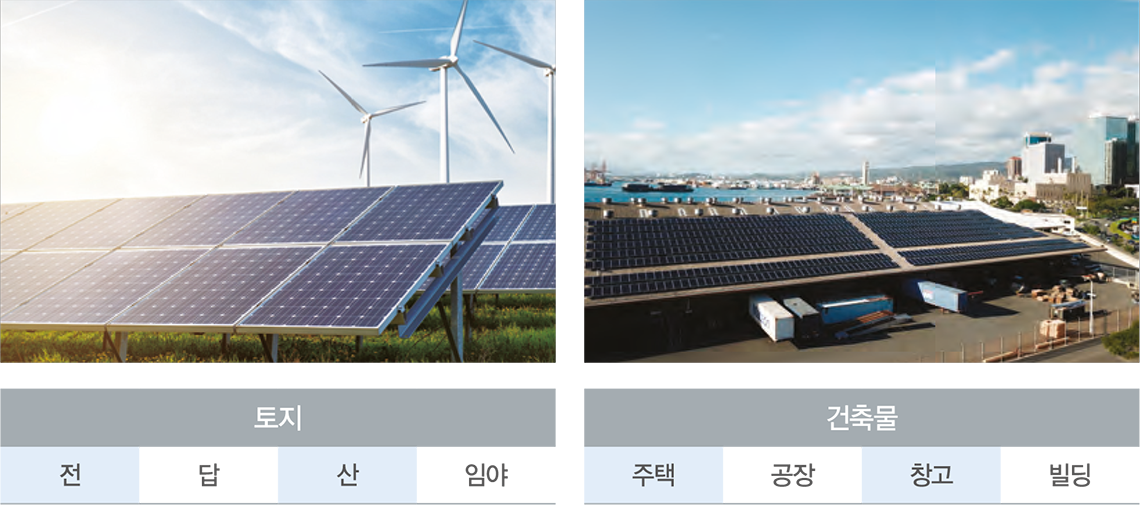

사업부지 선정
사업성 분석

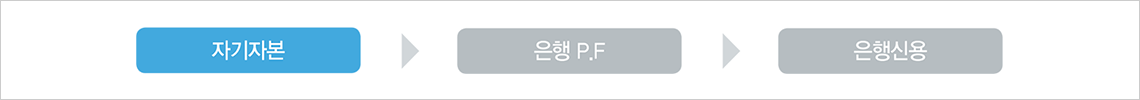

사업비 검토
태양광발전 사업
신 · 재생에너지 공급의무화제도란?
신 · 재생에너지 공급의무화제도(RPS : Renewable Portfolio Standard)란 공급의무자에게 총 발전량의 일정비율을 신 · 재생에너지로 공급하도록 의무화한 제도임.
공급의무자
- 50만 KW 이상 발전설비 보유사업자로 총 발전량의 일정비율 이상을 신 · 재생에너지로 의무공급
- 2018년 공급의무자 : 6개 발전자회사, 13개 민간 발전사업자, 2개 공공기관 <신에너지 및 재생에너지 개발 · 이용 · 보급 촉진접 시행령 제18조의3>
- 신 · 재생에너지 공급의무비율(%) 23년까지 10% 달성
| 연도 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23~ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 비율(%) | 2.0 | 2.5 | 3.0 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 |
REC 가중치
| REC 가중치 | 대상에너지 및 기준 | |
|---|---|---|
| 설치유형 | 세부기준 | |
| 1.2 | 일반부지에 설치하는 경우 (임야 제외) |
100KW 이하 |
| 1.0 | 100KW 부터 | |
| 0.7 | 3,000KW 초과부터 | |
| 0.7 | 임야(고시개정일 3개월 내 발전사업허가 완료 사업의 경우 현행 일반부지 가중치 적용) | |
| 1.5 | 건축물 등 기존 시설물을 이용하는 경우 | 3,000KW 이하 |
| 1.0 | 3,000KW 초과부터 | |
| 1.5 | 유지의 수면에 부유하여 설치하는 경우 | |
| 1.0 | 자가용 발전설비를 통해 전력을 거래하는 경우 | |
| 5.0 | ESS설비(태양광 설비 연계) | 18~19년까지(20년 4.0 적용) |

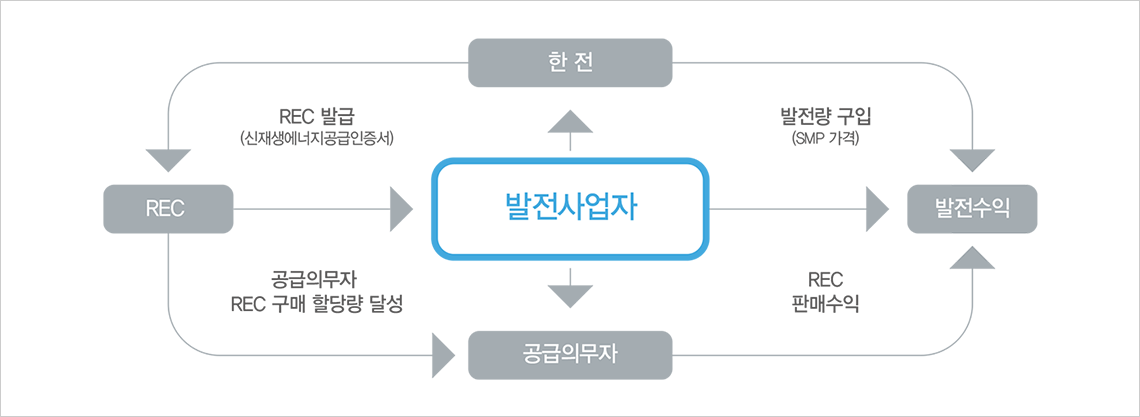

태양광발전의 수익구조
※ SMP : 계통한계가격으로 한전에 판매하는 단가
※ 태양광발전 수입 : SMP판매가격 + REC 가격 × 가중치
태양광발전 업무 절차
태양광발전 업무분장 현황
| 해당관청 (도청, 시청) |
발주처 | 시공사 | 전력거래소 | 한국전력 |
|---|---|---|---|---|
| - 발전사업 허가 - 신재생에너지 공사허가 - 사업개시허가 - 건축/토목공사 - 준공허가 |
- 계약 - 사업추진 관리 - 사업인허가 - 사업지 제공 |
- 사업총괄 - 시스템 설계/Eng/설치 - 장비 제작, 납품(모듈, 인버터) - 사업인허가 - 계통연계/보호협조 - 시험, 성능분석, 품질관리 - 모니터링, 교육훈련 |
- 전력거래 허가 - 보호방식 협의 - 계량설비/입단말 장치 검수 - 병입계획 허가 |
- 배전 전기설비 이용허가 - 전력수급 합의 - 전력수급 계약 - 병렬운전 협의 - 발전전력 수급 계약 |

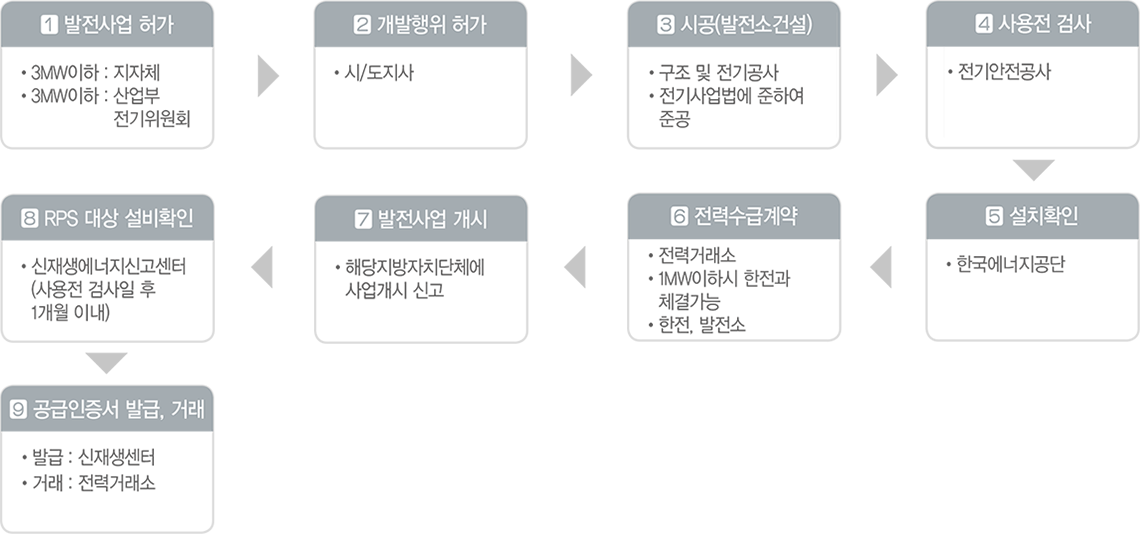

발전사업자의 RPS 발전사업 업무 절차
발전시공 자재

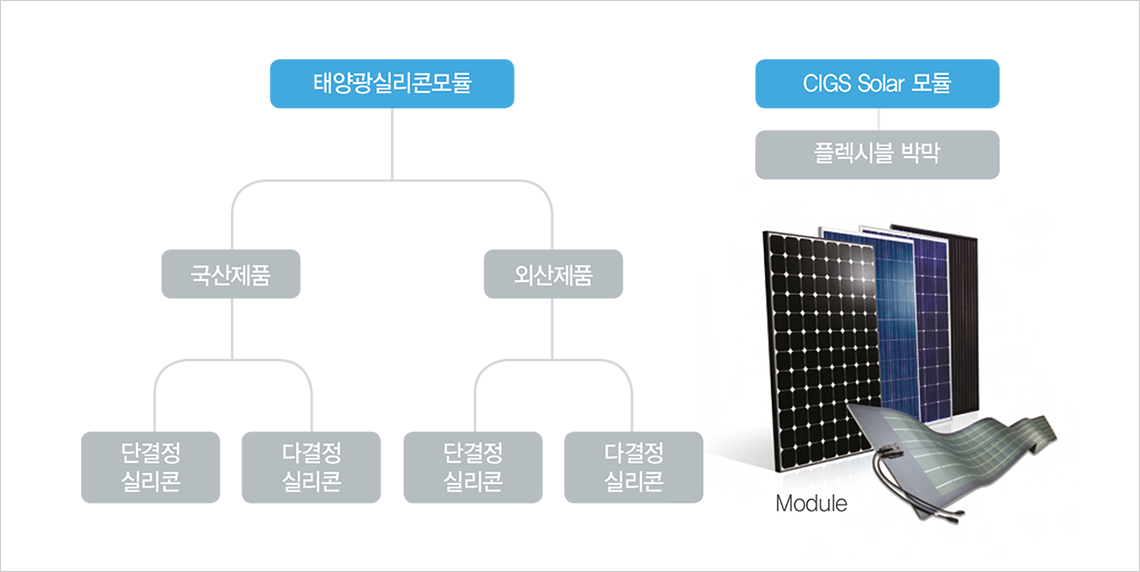

태양광 모듈
태양광 인버터
발전시공 방법

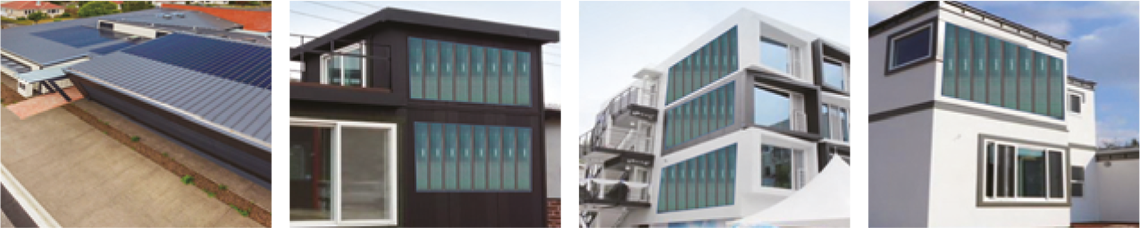

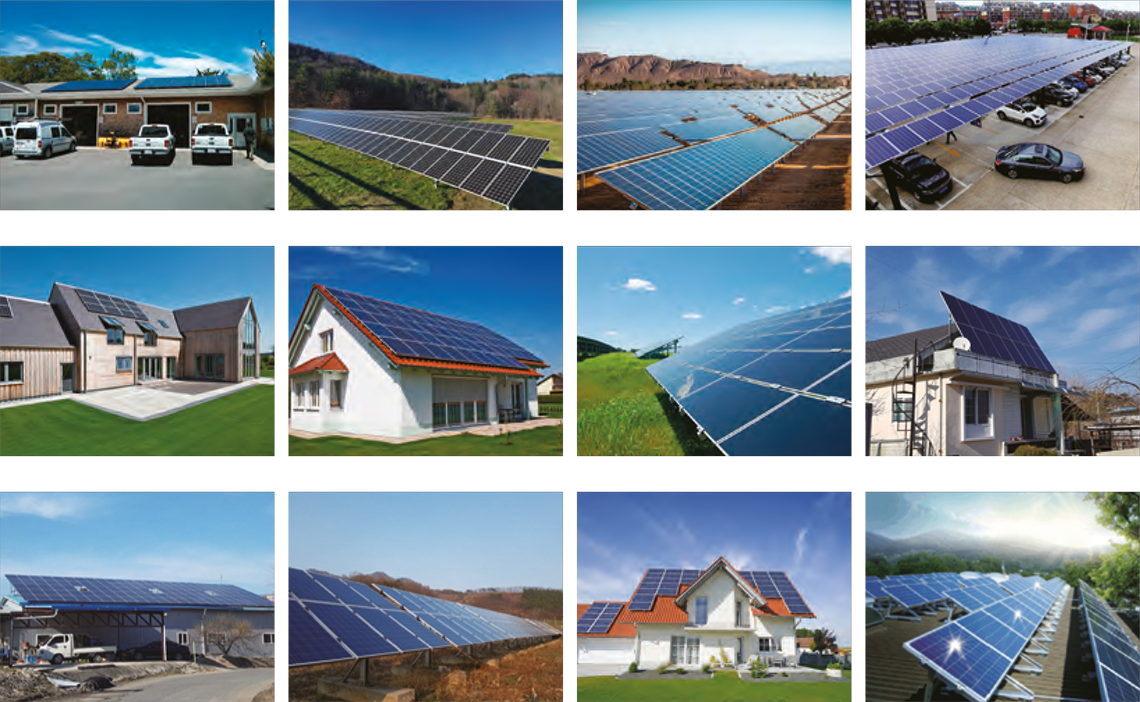

설치 사례
시공범위 : 가정집, 토지, 빌딩, 공장 지붕 등

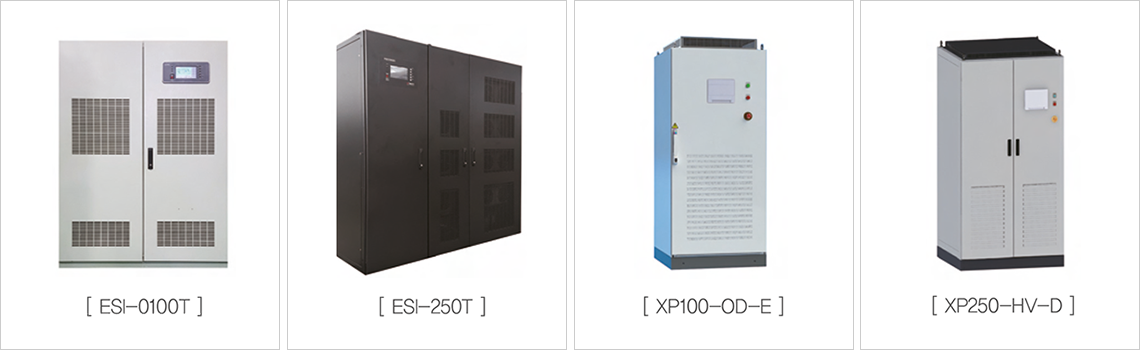

제품 Model
독립형 인버터(이화전기) / 계통연계형 인버터(KACO)
Technical Specification
| Model | ESI-0100T | ESI-250T | XP100-OD-E | XP250-HV-D |
|---|---|---|---|---|
| DC 입력 | ||||
| 최대 PV전력 | 110KW | 275KW | 120KW | 267KW |
| MPP 전압 범위 | 450~830V | 450~830V | 450~830V | 450~830V |
| DC 운전 범위 | 450~850VDC | 450~1000VDC | 450~930VDC | |
| 최대입력전류 | 244A | 611A | 267A | 594A |
| AC 출력 | ||||
| 정격출력 | 100KW | 250KW | 100KW | 250KW |
| 정격전압 | 3*380V (±10%) | 3*380V (±10%) | 3*380V (±10%) | 3*380V (±10%) |
| 정격주파수 | 50/60Hz | 50/60Hz | 60Hz | 60Hz |
| 역률 | 1 (진상0.9~지상0.9) | 1 (진상0.9~지상0.9) | 정격출력 0.99 이상 | 정격출력 0.99 이상 |
| 제품 데이터 | ||||
| 최대효율 | 97% | 97% | 97.12% | 97.3% |
| 유로효율 | 96% | 96% | 96.31% | 96.8% |
| 대기중 소비전력 | 100KW 미만 | 100KW 미만 | 100KW 미만 | 100KW 미만 |
| 사용환경 데이터 | ||||
| 보호등급 | IP21, 옥내형 | IP21, 옥내형 | IP54, 옥외형 | IP21, 옥내형 |
| 동작온도범위 | -20℃ ~ 40℃ ~ | -20℃ ~ 40℃ ~ | -20℃ ~ 50℃ ~ | -20℃ ~ 40℃ ~ |
| 기기소음 | 67dB | 75dB | 52.7dB | 70dB |
| 냉각방식 | 강제풍냉식 | 강제풍냉식 | 강제풍냉식 | 강제풍냉식 |
| 외형 및 무게 | ||||
| 크기 (W×D×H) | 800×800×1800 | 1300×980×1850 | 927×1000×2150 | 1200×1100×2120 |
| 무게 | 890kg | 1800kg | 930kg | 1668kg |
※ 상기 사양은 품질 향상을 위해 사전 예고없이 변경될 수 있습니다.
신재생에너지를 이용한 건물에서의 에너지 생산!
FEROOF SOLA - CIGS 박막 태양전지 판매사
